潛水泵用機械密封的介紹及應用

    潛水泵用機械密封的介紹及應用：

    圖9-21所示為YQSY系列的充油式潛水電泵的總體結構。充油式潛水泵的主要特點是機內充滿油(25#變壓器油)它既可起到電機內部絕緣作用，又可起到密封、潤滑和冷卻作用，并保護電機內部不受水的侵蝕。由于電機要潛入水中工作，所以對密封要求特別嚴格。通常各部位的靜密封能做到“零泄漏”，而旋轉軸的機械密封則成為充油式潛水電泵的技術關鍵。

    圖9-21 YQSY系列潛水電泵剖視



    對它的要求是：

    ①堅固可靠、耐用，以便長期使用；

    ②提升的水決不能侵入，為了保證潛水泵長年在井下運轉，避免損壞軸承，燒毀電機，潤滑液的消耗應極少，泄漏量通常限制在0.11mL/h以下。

    ③不僅要適合連續運轉和間歇運轉的要求，而且還要適合長期停機，偶爾開動，或一年只運轉十幾次的情況；

    ④應適合高速、低速和重載工況條件；抗泥沙磨損，抗腐蝕。

    圖9-22為YQSY150A潛水泵用808型機械密封，圖9-23為YQSY200B、YQSY250B潛水泵用782型機械密封。

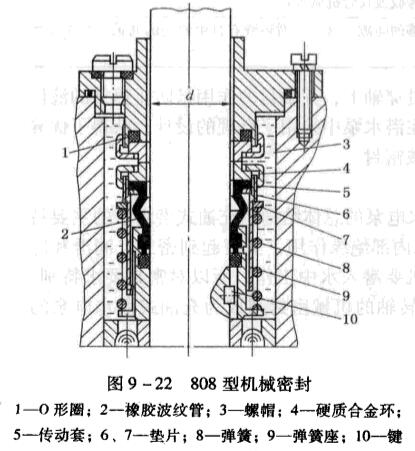

    圖9-22 808型機械密封

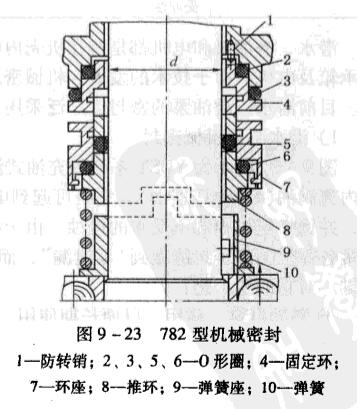

    圖9-23 782型機械密封



    這兩種結構型式的密封具有下列共同特征：

    ①摩擦副由硬質材料組對，抗泥沙磨損，抗鹽鹵腐蝕， 并采用了端面變形小的結構；

    ②808型為橡膠波紋管密封；而782型采用橡膠0形圈作輔助密封圈，并增加了防震橡膠0形圈，密封的緩沖性能特別優異，其材料為氟橡膠，泵送地下熱水時，輔助密封圈不易老化失效；

    ③機械密封外部裝有橡膠防砂環，以免砂粒侵人密封；

    ④電機下部裝有保壓補油和貧油信號保護裝置。保壓裝置由油囊、彈簧和托盤等組成。其作用是，依靠油囊和彈簧壓力來維持電機內部油壓大于外部水壓0.02~0.03MPa，防止井水侵入，而且腔內壓力與電泵下潛的深度無關（因為水壓傳遞給油囊始終保持電機內部油壓略高于水壓，以保證泄漏的方向從油到水，并不斷地自動補油。這樣既有利于密封面間的潤滑，又起到吸熱作用，因為電機、密封在運轉中發熱，機內的油必然要產生熱膨脹。在電機工作中'，若內部進水或油量消耗到規定界限時，貧油信號裝置會給出指令自動切斷電源，保護電機。貧油保護結構原理如圖9-24 所示。

    圖9-24貧油保護結構原理圖
