氣膜密封的結構

    氣膜密封的結構：

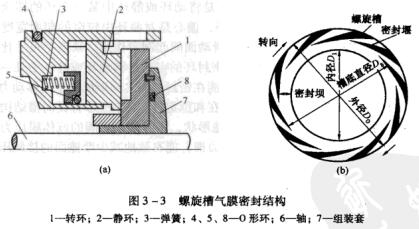

    圖3-3螺旋槽氣膜密封結構
    1—轉環；2—靜環；3—彈簧；4、5、8－O形環；6—軸；7—組裝套

    圖3－3為一典型的離心壓縮機用的螺旋槽氣膜密封結構。該密封結構由轉環1、靜環2、彈簧3、O形環4、5、8及軸6和組裝套7組成。圖3-3(b)所示為轉環表面精細加工出 的螺旋槽而后經研磨、拋光的密封端面。螺旋槽深為幾個微米，形狀近似對數螺旋線。密封 端面主要由流體動壓槽〈螺旋槽〉、密封堰和密封壩三部分組成。其中，流體動壓槽起著泵 送作用，形成流體膜，產生流體膜承載能力(螺旋槽產生流體膜靜、動壓承載能力)；密封堰產生流體膜靜、動壓承載能力，阻止流體沿圓周方 向的泄漏；密封壩產生流體膜靜壓承載能力，阻止流 體沿半徑方向的泄漏。
